سلام! به عنوان تامین کننده سوپاپ های خاموش پروانه، اغلب در مورد چگونگی تست سفتی این شیرها سؤال می شود. این یک جنبه بسیار مهم است، به خصوص زمانی که با برنامه هایی سروکار دارید که نشت می تواند منجر به مشکلات مهمی شود، مانند پردازش شیمیایی، تصفیه آب، یا حتی در برخی از سیستم های لوله کشی خانه. بنابراین، بیایید مستقیماً به آن شیرجه بزنیم و راههای مختلف برای آزمایش سفتی دریچه خاموش پروانهای را بررسی کنیم.
چرا تست تنگی مهم است
قبل از اینکه وارد روش های تست شویم، اجازه دهید به سرعت در مورد اینکه چرا تست سفتی بسیار مهم است صحبت کنیم. نشتی دریچه می تواند انواع مشکلات را ایجاد کند. در محیط های صنعتی، می تواند منجر به از بین رفتن محصول، آلودگی محیطی و حتی خطرات ایمنی شود. در یک خانه یا ساختمان تجاری، می تواند منجر به آسیب آب و افزایش قبوض آب و برق شود. بنابراین، اطمینان از محکم بودن شیر خاموش پروانه شما برای کارایی و ایمنی ضروری است.
بازرسی بصری
اولین قدم در تست سفتی شیر خاموش پروانه، یک بازرسی بصری ساده است. این ممکن است اساسی به نظر برسد، اما در واقع می تواند چیزهای زیادی را آشکار کند. با نگاه کردن به بدنه دریچه برای هر گونه علائم آسیب، مانند ترک یا فرورفتگی، شروع کنید. اینها می توانند توانایی شیر برای آب بندی مناسب را به خطر بیندازند. میل سوپاپ و محرک را برای هر گونه علائم سایش یا ناهماهنگی بررسی کنید. اگر ساقه خم شده باشد یا محرک به درستی کار نکند، می تواند از بسته شدن محکم شیر جلوگیری کند.
همچنین نگاهی به نشیمنگاه و دیسک سوپاپ بیندازید. نشیمنگاه جایی است که دیسک هنگام بسته شدن دریچه آب بندی می شود، بنابراین هر گونه آسیب یا زباله روی صندلی می تواند باعث نشتی شود. اطمینان حاصل کنید که صندلی تمیز و عاری از هرگونه خط و خش است. دیسک باید به خوبی بدون هیچ شکافی روی صندلی قرار گیرد. اگر در حین بازرسی بصری متوجه هر گونه مشکلی شدید، بهتر است قبل از اینکه به آزمایش عمیق تر بروید، آن ها را برطرف کنید.
تست فشار
تست فشار یکی از رایج ترین و مطمئن ترین روش ها برای تست سفتی شیر خاموش پروانه ای است. دو نوع اصلی تست فشار وجود دارد: تست هیدرواستاتیک و تست پنوماتیک.
تست هیدرواستاتیک
آزمایش هیدرواستاتیک شامل پر کردن شیر با یک مایع، معمولاً آب، و اعمال فشار برای بررسی نشتی است. در اینجا نحوه انجام این کار آمده است:
- ابتدا مطمئن شوید که شیر به درستی نصب شده است و همه اتصالات محکم هستند.
- دریچه را ببندید و آن را با آب پر کنید. می توانید از پمپ برای پر کردن شیر و ایجاد فشار استفاده کنید.
- به تدریج فشار را تا فشار آزمایشی که سازنده شیر تعیین کرده است افزایش دهید. این فشار معمولاً بالاتر از فشار عملیاتی معمولی است تا اطمینان حاصل شود که شیر می تواند در شرایط شدید مقاومت کند.
- پس از رسیدن به فشار تست، آن را برای یک دوره مشخص، معمولاً حدود 10 تا 30 دقیقه نگه دارید.
- در طول این مدت، شیر را به دقت بررسی کنید تا هرگونه نشانه ای از نشتی وجود داشته باشد. به دنبال قطرات آب یا نقاط مرطوب در اطراف بدنه، اتصالات و ساقه سوپاپ باشید.
تست هیدرواستاتیک عالی است زیرا آب تراکم ناپذیر است، به این معنی که می تواند حتی نشت های کوچک را به دقت تشخیص دهد. با این حال، می تواند زمان بر و کثیف باشد، به خصوص اگر در حال آزمایش دریچه های بزرگ هستید.
تست پنوماتیک
از طرف دیگر، آزمایش پنوماتیک از یک گاز، معمولاً هوا، برای تست سفتی شیر استفاده می کند. فرآیند مشابه آزمایش هیدرواستاتیک است، اما با چند تفاوت:
- شیر را نصب کنید و مطمئن شوید که همه اتصالات ایمن هستند.
- شیر را ببندید و یک منبع هوای فشرده را وصل کنید.
- به تدریج فشار هوا را به فشار آزمایشی افزایش دهید.
- فشار را برای مدت زمان مشخص نگه دارید و نشت را بررسی کنید. برای تشخیص نشتی می توانید از محلول صابون استفاده کنید. محلول صابون را روی بدنه، اتصالات و ساقه دریچه بمالید. اگر نشتی وجود داشته باشد، هوا باعث ایجاد حباب می شود.
تست پنوماتیک سریعتر و تمیزتر از تست هیدرواستاتیک است، اما در تشخیص نشتی های کوچک آنقدر حساس نیست. همچنین مهم است که هنگام استفاده از هوای فشرده مراقب باشید، زیرا در صورت عدم استفاده صحیح می تواند خطرناک باشد.
تست حباب
تست حباب یک راه ساده و موثر برای تست سفتی دریچه خاموش پروانه، به ویژه برای نشتی های کوچک است. همانطور که قبلا ذکر شد، می توانید از محلول صابون برای این آزمایش استفاده کنید. در اینجا به این صورت است:
- دریچه را ببندید و محلول صابون را روی تمام نقاط نشتی احتمالی از جمله بدنه شیر، اتصالات و ساقه بمالید.
- اگر نشتی وجود داشته باشد، هوا یا مایع داخل شیر باعث ایجاد حباب در نقطه نشتی می شود.
- در صورت نیاز می توانید از ذره بین برای تشخیص حباب های بسیار کوچک استفاده کنید.
تست حباب یک راه عالی برای بررسی سریع نشت در حین نصب یا نگهداری است. این همچنین یک آزمایش پیگیری خوب پس از آزمایش فشار برای تأیید عدم وجود نشتی باقی مانده است.
تست اولتراسونیک
تست اولتراسونیک روش پیشرفته تری برای تست سفتی شیر خاموش پروانه است. از امواج اولتراسونیک برای تشخیص نشت استفاده می کند. در اینجا نحوه کار آن آمده است:
- یک آشکارساز اولتراسونیک در نزدیکی دریچه قرار می گیرد.
- آشکارساز امواج مافوق صوت را ساطع می کند که توسط دریچه و هرگونه نشتی منعکس می شود.
- آشکارساز امواج منعکس شده را تجزیه و تحلیل می کند تا مشخص کند که آیا نشتی وجود دارد یا خیر.
تست اولتراسونیک بسیار حساس است و می تواند حتی کوچکترین نشتی ها را تشخیص دهد. همچنین غیر تهاجمی است، به این معنی که نیازی به جدا کردن شیر ندارد. با این حال، برای کار کردن به تجهیزات تخصصی و پرسنل آموزش دیده نیاز دارد.
انواع دریچه های خاموش پروانه ای
ما انواع مختلفی از شیرهای خاموش پروانه ای را ارائه می دهیم که هر کدام ویژگی ها و کاربردهای منحصر به فرد خود را دارند. مثلا ماشیر خاموش پروانه پنوماتیکیک انتخاب محبوب برای برنامه هایی است که در آنها عملیات سریع و قابل اعتماد مورد نیاز است. از هوای فشرده برای فعال کردن شیر استفاده میکند و آن را برای کاربردهای با سرعت بالا مناسب میکند.

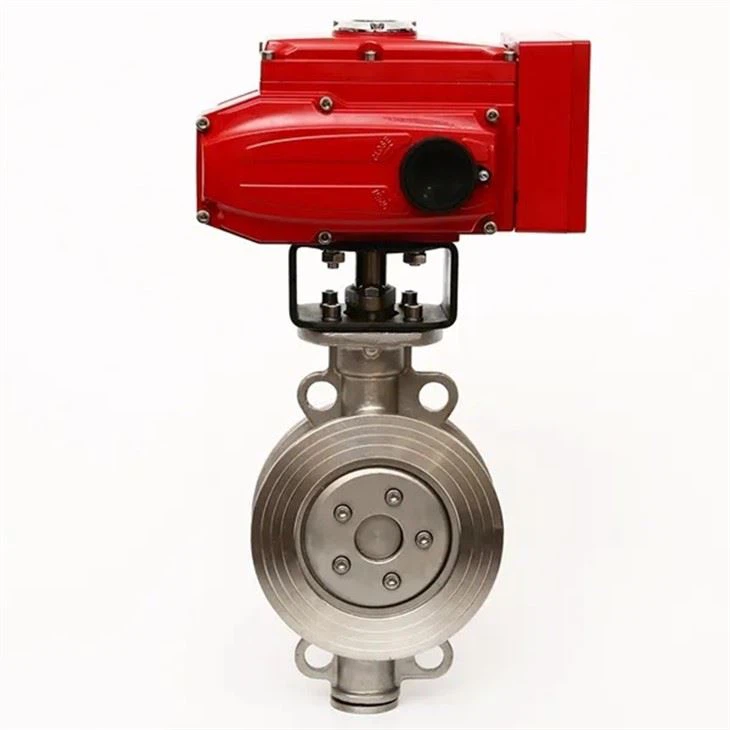

مادریچه خاموش برقی سه گانه غیرعادی پروانهبرای کاربردهایی طراحی شده است که در آن شرایط دمای بالا و فشار بالا وجود دارد. طراحی غیرعادی سه گانه، مهر و موم محکمی را حتی در شرایط سخت ایجاد می کند.

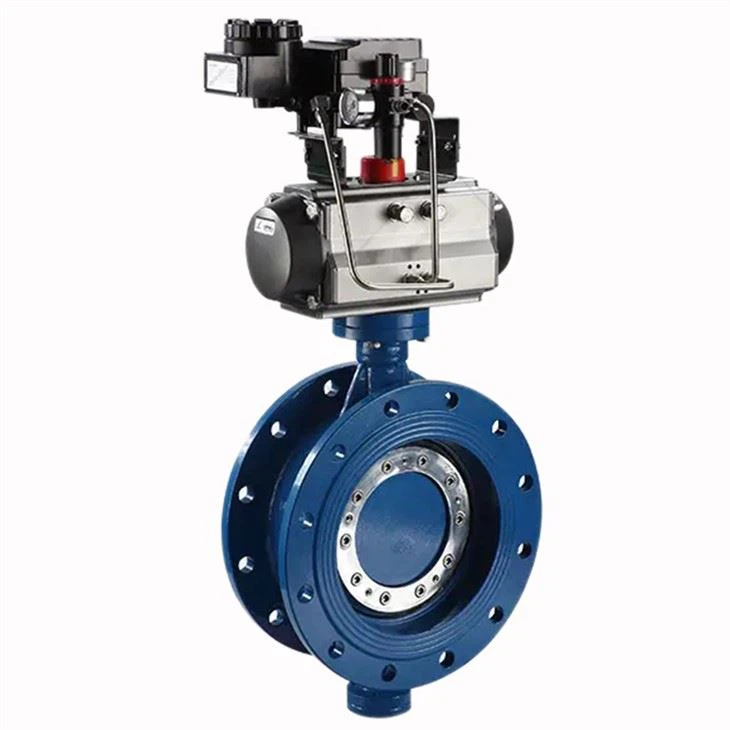

و ماسوپاپ خاموش پنوماتیک سه گانه غیرعادی پروانهمزایای طراحی سه گانه - غیر عادی را با عملکرد سریع یک محرک پنوماتیک ترکیب می کند. این برای برنامه هایی که در آن ها به آب بندی محکم و پاسخ سریع نیاز است ایده آل است.
نتیجه گیری
تست سفتی شیر خاموش پروانه بخش مهمی برای اطمینان از عملکرد مناسب و ایمنی آن است. با استفاده از ترکیبی از بازرسی بصری، تست فشار، تست حباب و تست اولتراسونیک، می توانید به طور دقیق تشخیص دهید که آیا یک شیر نشتی دارد و اقدامات لازم را برای رفع آن انجام دهید.
اگر به دنبال یک سوپاپ روشن خاموش پروانه با کیفیت بالا هستید یا به اطلاعات بیشتری در مورد تست شیر نیاز دارید، در تماس با ما تردید نکنید. ما اینجا هستیم تا به شما کمک کنیم شیر مناسب برای برنامه خود را پیدا کنید و اطمینان حاصل کنید که بهترین عملکرد را دارد.
مراجع
- کتاب راهنمای Valve، ویرایش چهارم، توسط تورکیلد آر. جنسن
- کد دیگ بخار و مخزن تحت فشار ASME، بخش V - معاینه غیر مخرب
